Alis-L Inspektionssystem für Konfektioniermaschinen
Das Automatic Label Inspection System stellt im Konfektionierbereich sicher, dass keine Druckfehler zum Endkunden gelangen. Das ALIS Kamerasystem überprüft jedes Etikett, das den Umroller passiert und entdeckt Druckfehler bei einer Bahngeschwindigkeit von bis zu 320 m/min. Der Umroller wird dann verlangsamt und positioniert den Fehler zur Ansicht. Das Fehlerbild wird klar auf dem Bildschirm dargestellt und der Benutzer kann es schnell reparieren, indem er das defekte Etikett ersetzt oder ausschneidet. Bei pharmazeutischen Umrollern wird der reparierte Bereich erneut überprüft. PDF Verifikationstechnologie wird genutzt, um das Setup zu automatisieren und sicherzustellen, dass alle Etiketten mit einer Referenz verglichen werden. Statistische Informationen werden gesammelt und in leicht verständlichen, grafischen Berichten dargestellt. Die 100%ige Inspektion stellt sicher, dass nur fehlerfreie Produktion zum Endkunden gelangt.
Bedienung
Die automatische 100%ige Inspektion funktioniert durch Vergleichen eines guten, sogenannten “Referenzbildes”, mit dem Bild von jedem Etikett. Das Referenzbild kann entweder von der Druckrolle, von einem vorherigen Auftrag oder von einer PDF Datei der digitalen Druckvorbereitung entnommen werden. Während der Inspektion vergleicht das Kamerasystem das Referenzbild mit der laufenden Bahn und toleriert übliche Prozessabweichungen wie Farb-, Register- und Stanzschwankungen. Wenn eine Abweichung den vorher eingestellten Prüftoleranzwert überschreitet, signalisiert ALIS dem Umroller zu stoppen und zeigt dem Benutzer den Fehler sowie die eventuell mögliche Fehlerursache an.
Was kann überprüft werden?

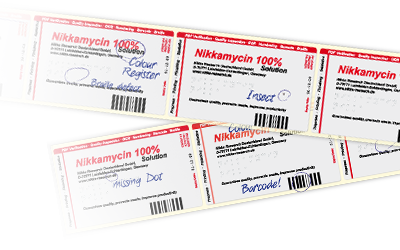

Das ALIS System stellt typische Druckfehler fest wie Farbabweichung, gebrochenen oder fehlenden Druck, Druckflecken und Streifen, Register- und Stanzabweichung, Spleiß und Gitterreste sowie fehlende Etiketten. Optionale Inspektionsmodule ermöglichen die Prüfung vom variablen Druck, Barcodes, Datamatrix, Sicherheitsmerkmale und spezielle Messungen.
Materialien und Prozesse
Die automatische anspruchsvolle Optik des ALIS-L Inspektionssystems passt sich praktisch allen Arten von Trägermaterial und Druckprozessen an. Spezielle Veredelung wie Heiß- oder Kaltfolienprägung, Reliefprägung, glänzende Substrate und transparente Filme können zuverlässig geprüft werden, wie z.B. Wickelrichtung, die Endzählung, das automatische Anhalten nur bei echten Defekten usw.
Elektronischer Auftragszettel
Der elektronische Auftragszettel des Systems ermöglicht schnelle Auftragswechsel und Konfiguration. Durch Scannen eines Barcodes des Firmenauftragszettels erhält das System vom Server alle Produktdaten, inklusive die PDF Vorlage der Druckvorstufe und konfiguriert automatisch alle Parameter. Der Benutzer muss dem System nur befehlen, die Inspektion zu starten. Qualitätsmanager können vorab mit den Auftragsdaten die Prüfemfindlichkeit einstellen. Mit den gesamten Auftragsinformationen kann das Inspektionssystem ebenfalls zahlreiche Fehler bei der Konfektionierung vermeiden.
Zuverlässiger Helfer
Die hohe Bildqualität und -auflösung des Systems unterstützt den Bediener bei der Überwachung der Bahn. Fehler werden deutlich angezeigt, und der Benutzer kann diese schnell identifizieren und reparieren. Automatische Inspektion befreit den Benutzer von der Belastung der Augen bei der stetigen Überwachung der Bahn.
Schnell und einfach zu bedienen
Benutzer der Nikka Systeme benötigen kein Computer Vorwissen. Die Maschinen sind alle mit Touchscreens ausgestattet, Informationen sind graphisch dargestellt und die Bedienung erfolgt durch das Berühren des Bildschirmes. Weder Maus noch Tastatur sind notwendig Der Bildschirmassistent führt den Benutzer durch jede Anwendung. Die Abbildung auf dem Bildschirm entspricht genau der auf der Papierbahn. ALIS Systeme sind in allen Weltsprachen erhältlich. Benutzer sind meist nach nur wenigen Stunden Einarbeitung gut mit dem System vertraut.
Bahnbreite und Optionen

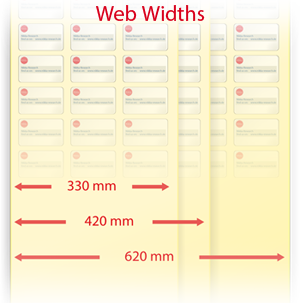

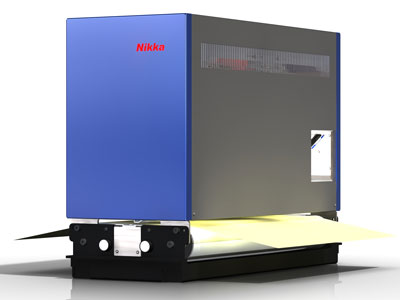

ALIS L Systeme sind für die Bahnbreiten 330, 420, 520, 620 und 760 mm verfügbar. Die L-Bauserie mit ihrer kompakten Form passt auf alle gängigen Konfektioniermaschinen und ist sowohl für neue Maschinen als auch für Nachrüstungen geeignet. Das Alis System kann kundenspezifisch zugeschnitten werden mit verschiedenen optionalen Modulen wie Barcode, variable Daten und OCR. Je nach Anwendung ist die Maschine mit hochpräzisen S/W oder Farbkameras mit Auflösungen von 2048 bis 8192 Pixeln ausgestattet. Workflow Systeme (Inspektion auf der Druckmaschine, Reparatur beim Konfektionieren) werden durch aufgezeichnete Fehlerposition in der Rolle sowie mit Kontrollprozessen auf die nachgelagerte Ausrüstung (Wickelautomat, Umspuler) unterstützt, um Makulaturbereiche zu entfernen.
Modular, aufrüstbar und zuverlässig
Die Inspektionssysteme von Nikka basieren auf mehr als 50 Jahren Erfahrung und Innovation in der Grafikindustrie. Alle Maschinen sind modular und erweiterbar. Erweiterungsoptionen garantieren Ihnen, dass Ihr Nikka Inspektionssystem auch in der Zukunft innovativ und wettbewerbsfähig bleibt. Jedes Alis System hat ein Jahr Servicegarantie über sicheren Internetzugriff und Software Aktualisierung.
Technologien
Touchscreen | Druckbildkontrolle | Barcode Inspektion | Braille Inspektion | Optical Character Recognition | 2D-Code Inspektion |
Dualscreen möglich | PDF Abgleich | Bericht System |
